Bit Error Rate Tester BERT
製造ライン向け、コストパフォーマンスを追及した試験検査装置です。
必要最低限の機能(※)に限定した符号誤り率試験機です。
パターンを発生するPulse Pattern Generatorとエラーを測定するError Detectorを一筐体におさめました。
各種設定や制御機能は PCからリモート制御で行います。
※各種機能の変更も可能です。詳しくは弊社営業担当にお問い合わせください。
特長
- ・低価格
- ・省スペース 省電力
- ・リモート制御(USB・RS232C)
BERTラインアップ
| 汎用 連続信号 BERT | ITS-8001 | 2.7Gbps BERT |
|---|---|---|
| ITS-8101 | 10Gbps BERT | |

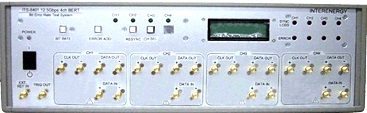

| ITS-8401 | 12.5Gbps 4ch BERT |
ITS-8001 2.7Gbps BERT
概略仕様
| BitRate | 125M、155.52M、622.08M、1250M、1244.16M、2488M、2.666G |
|---|---|
| PRBS | 7、15、23、31 |
| 出力振幅 | 800mVpp AC |
| サイズ | W43cm x D37cm x H9.9cm(突起物を除く) |
| 質量 | 約5kg |
| 消費電力 | 60W以下 |
※1 ※本仕様は予告なく変更することがあります。
用途
- ・通信用光モジュール試験
- ・通信用デバイス試験
外観図

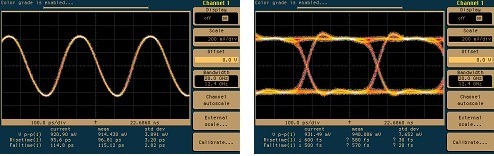

出力波形例
ITS-8101 10Gbps BERT
概略仕様
| BitRate | 9G、10.3G、10.5G、10.6G、10.7G、11.1G、11.3G |
|---|---|
| PRBS | 7、15、23、31 |
| 出力振幅 | 400mVpp AC |
| CDR | 内蔵 |
| サイズ | W43cm x D37cm x H9.9cm(突起物を除く) |
| 質量 | 約5kg |
| 消費電力 | 50W以下 |
※1 ※本仕様は予告なく変更することがあります。
用途
- ・通信用光モジュール試験
- ・通信用デバイス試験
外観図

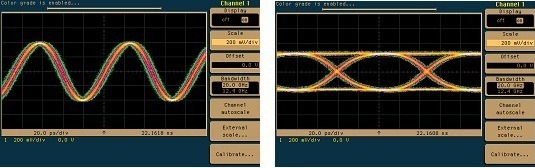

出力波形例
オプション
- ITS-8101には以下のオプションを用意しています
- ・ITS-8101-001 振幅可変オプション
- ・ITS-8101-10G CIDオプション ITU-T G.957準拠
- ・ITS-8101-004 10G バーストオプション
